File | Description | Size | |
---|---|---|---|
Dispenser Mini.pdf | Dispenser Mini Catalog |
B |
Model # | Description | Length | Width | Height | Ship Wt.(lbs) |
---|---|---|---|---|---|
1ATG1 | Unheated | 14" | 14" | 36" | 80 |
1ATG2 | Unheated | 14" | 14" | 36" | 80 |
1ATG3 | Unheated | 17" | 17" | 36" | 80 |
1ATG4 | Unheated | 17" | 17" | 36" | 80 |
1ATG5 | Unheated | 17" | 17" | 36" | 80 |
1ATG6 | Unheated | 19" | 19" | 36" | 80 |
1ATG7 | Unheated | 19" | 19" | 36" | 80 |
1ATG75 | Unheated | 19" | 19" | 36" | 80 |
1ATG8 | Unheated | 21" | 21" | 36" | 80 |
1ATGH1 | Heated | 14" | 14" | 36" | 95 |
1ATGH2 | Heated | 14" | 14" | 36" | 95 |
1ATGH3 | Heated | 17" | 17" | 36" | 95 |
1ATGH4 | Heated | 17" | 17" | 36" | 95 |
1ATGH5 | Heated | 17" | 17" | 36" | 95 |
1ATGH6 | Heated | 19" | 19" | 36" | 95 |
1ATGH7 | Heated | 19" | 19" | 36" | 95 |
1ATGH75 | Heated | 19" | 19" | 36" | 95 |
1ATGH8 | Heated | 21" | 21" | 36" | 95 |
2ATG1 | Unheated | 24" | 14" | 36" | 100 |
2ATG2 | Unheated | 24" | 14" | 36" | 100 |
2ATG3 | Unheated | 30" | 17" | 36" | 100 |
2ATG4 | Unheated | 30" | 17" | 36" | 100 |
2ATG5 | Unheated | 30" | 17" | 36" | 100 |
2ATG6 | Unheated | 34" | 19" | 36" | 100 |
2ATG7 | Unheated | 34" | 19" | 36" | 100 |
2ATG75 | Unheated | 34" | 19" | 36" | 100 |
2ATG8 | Unheated | 38" | 21" | 36" | 100 |
2ATGH1 | Heated | 24" | 14" | 36" | 130 |
2ATGH2 | Heated | 24" | 14" | 36" | 130 |
2ATGH3 | Heated | 30" | 17" | 36" | 130 |
2ATGH4 | Heated | 30" | 17" | 36" | 130 |
2ATGH5 | Heated | 30" | 17" | 36" | 130 |
2ATGH6 | Heated | 34" | 19" | 36" | 130 |
2ATGH7 | Heated | 34" | 19" | 36" | 130 |
2ATGH75 | Heated | 34" | 19" | 36" | 130 |
2ATGH8 | Heated | 38" | 21" | 36" | 130 |
3ATG1 | Unheated | 31" | 19" | 36" | 175 |
3ATG2 | Unheated | 31" | 19" | 36" | 175 |
3ATG3 | Unheated | 39" | 23" | 36" | 175 |
3ATG4 | Unheated | 39" | 23" | 36" | 175 |
3ATG5 | Unheated | 39" | 23" | 36" | 175 |
3ATG6 | Unheated | 44" | 26" | 36" | 175 |
3ATG7 | Unheated | 44" | 26" | 36" | 175 |
3ATG75 | Unheated | 44" | 26" | 36" | 175 |
3ATG8 | Unheated | 48" | 29" | 36" | 175 |
3ATGH1 | Heated | 31" | 19" | 36" | 200 |
3ATGH2 | Heated | 31" | 19" | 36" | 200 |
3ATGH3 | Heated | 39" | 23" | 36" | 200 |
3ATGH4 | Heated | 39" | 23" | 36" | 200 |
3ATGH5 | Heated | 39" | 23" | 36" | 200 |
3ATGH6 | Heated | 44" | 26" | 36" | 200 |
3ATGH7 | Heated | 44" | 26" | 36" | 200 |
3ATGH75 | Heated | 44" | 26" | 36" | 200 |
3ATGH8 | Heated | 48" | 29" | 36" | 200 |
4ATG1 | Unheated | 24" | 24" | 36" | 200 |
4ATG2 | Unheated | 24" | 24" | 36" | 200 |
4ATG3 | Unheated | 30" | 30" | 36" | 200 |
4ATG4 | Unheated | 30" | 30" | 36" | 200 |
4ATG5 | Unheated | 30" | 30" | 36" | 200 |
4ATG6 | Unheated | 34" | 34" | 36" | 200 |
4ATG7 | Unheated | 34" | 34" | 36" | 200 |
4ATG75 | Unheated | 34" | 34" | 36" | 200 |
4ATG8 | Unheated | 38" | 38" | 36" | 200 |
4ATGH1 | Heated | 24" | 24" | 36" | 225 |
4ATGH2 | Heated | 24" | 24" | 36" | 225 |
4ATGH3 | Heated | 30" | 30" | 36" | 225 |
4ATGH4 | Heated | 30" | 30" | 36" | 225 |
4ATGH5 | Heated | 30" | 30" | 36" | 225 |
4ATGH6 | Heated | 34" | 34" | 36" | 225 |
4ATGH7 | Heated | 34" | 34" | 36" | 225 |
4ATGH75 | Heated | 34" | 34" | 36" | 225 |
4ATGH8 | Heated | 38" | 38" | 36" | 225 |

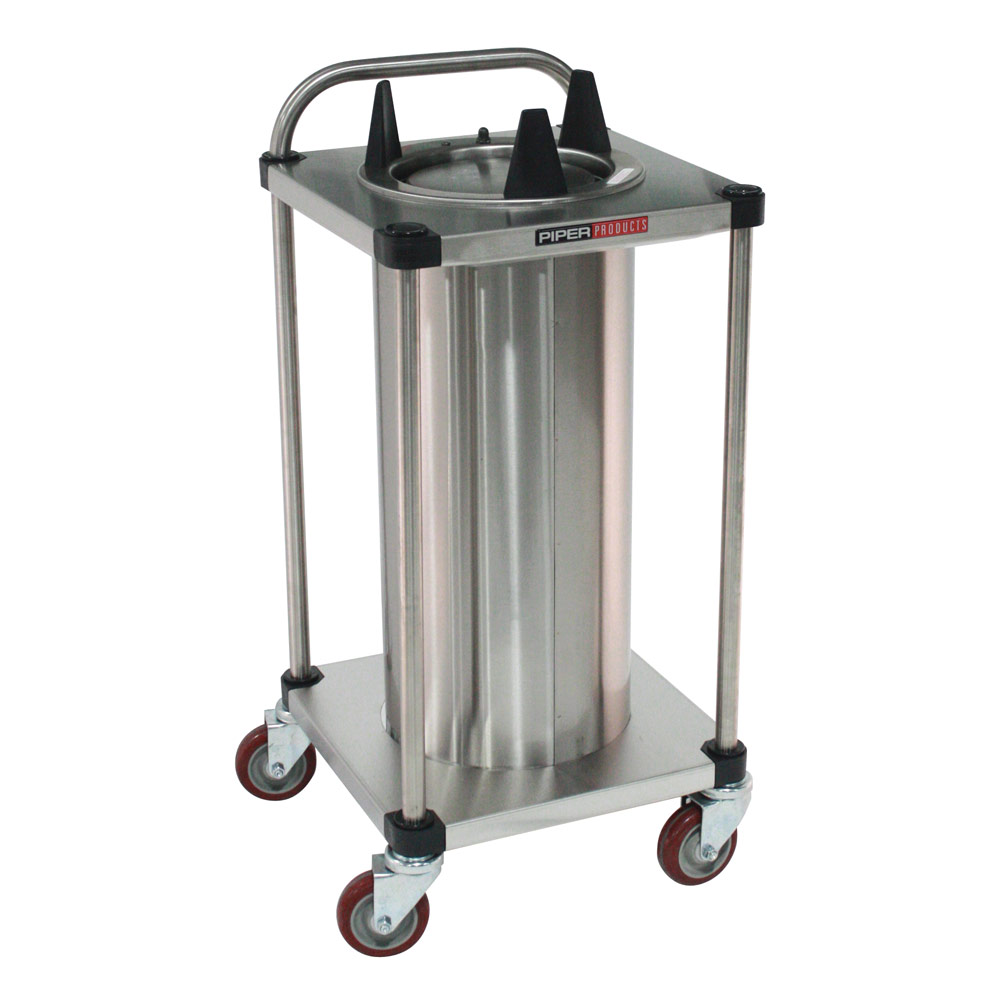

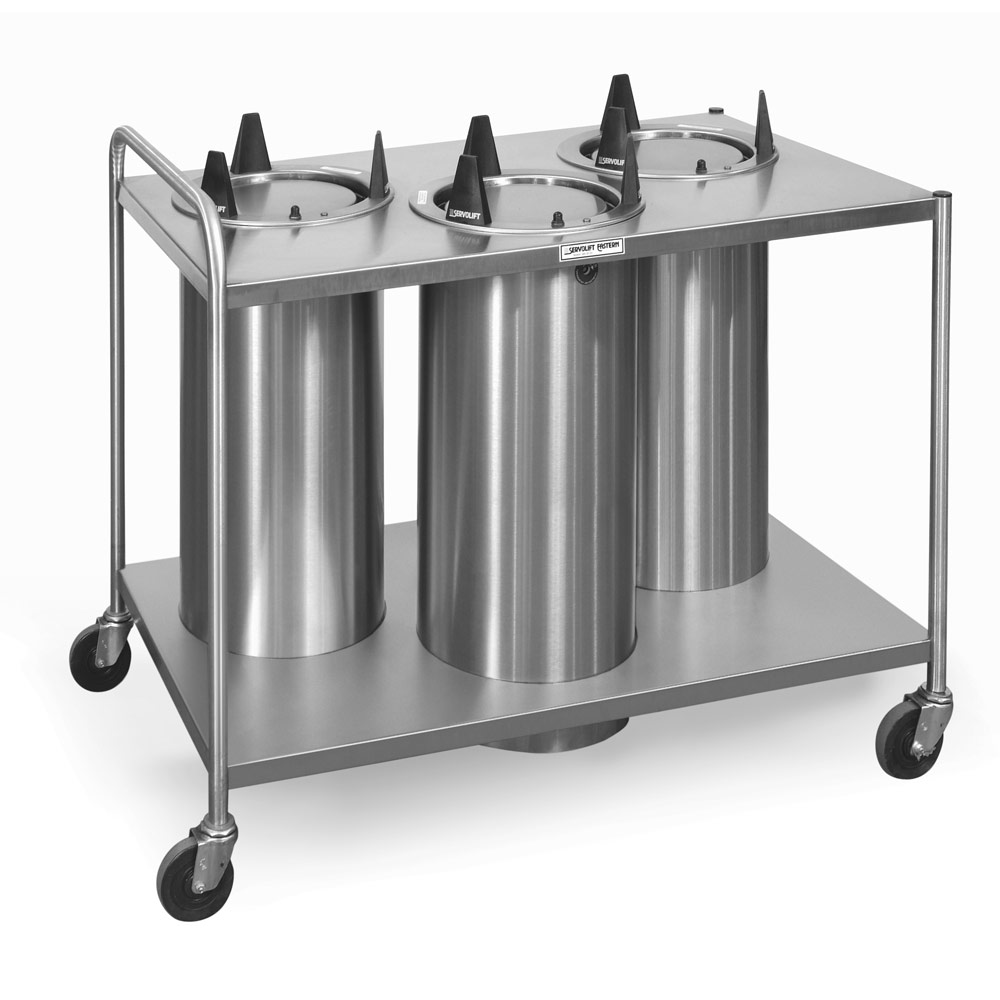

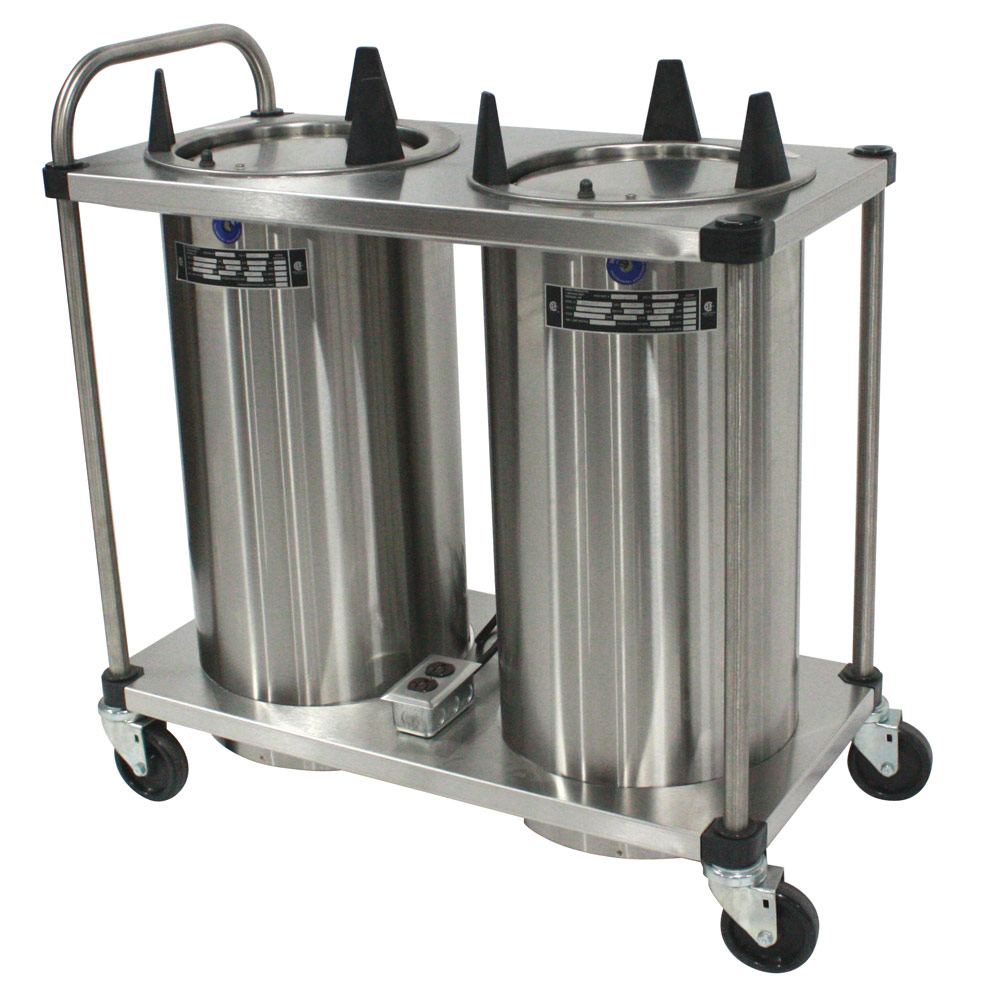

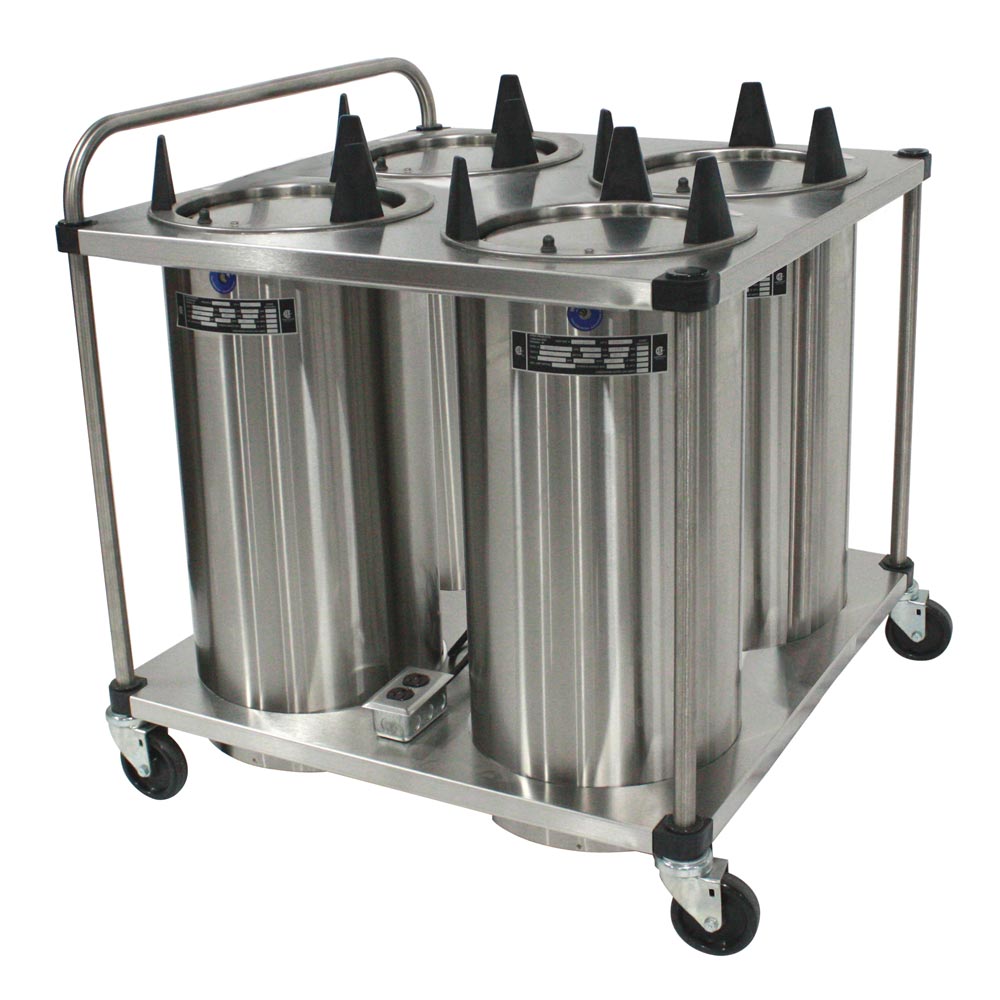

Models ATG unheated and ATGH heated tubular frame, mobile dish dispensers.
FRAME: The frame is constructed of 1" O.D. 16 ga. stainless steel tubing.
SHELVES: Each shelf is press formed from a single sheet of 18 ga. stainless steel. It is flanged down 1-5/16" on all four sides and formed back at a 30ยบ angle for rigidity. Each inside corner is fitted with an ABS black plastic bracket and sleeve to accommodate an upright. The bottom shelf on all models is set 8" above the floor.
DISPENSERS: ATG models are fitted with model AT adjustable, drop-in dish dispensers. ATGH models are fitted with model ATH heated, adjustable, drop-in dish dispensers (See page D-9 for specifications of these dispensers). On heated units, the dispensers plug into a central junction box which is fitted with a 4' long, 3 wire cord set with NEMA 5-15P plug for 120 volt or NEMA 6-15P for 220 volt.* These units are also available for oval platters, Model ATDO.
CASTERS: Units are mounted on four, 4'' diameter heavy duty, swivel casters with non-marking rubber tires.
Model # | Description |
---|---|
R | Rotating Bumper (Adds 5" to overall length and width) |
SSTC | Stainless Steel Tube Covers Per tublet |
WB | Two locking casters |
Y4 | Polyurethane 4 |
Y5 | Polyurethane 5 |
